电力设备预防性试验虚拟仿真实训系统-实训任务介绍 v1.0

电力设备预防性试验虚拟仿真实训系统

实训任务介绍

版本：v1.0 更新：2026年7月14日

1 4号变压器

1.1 直流电阻测量

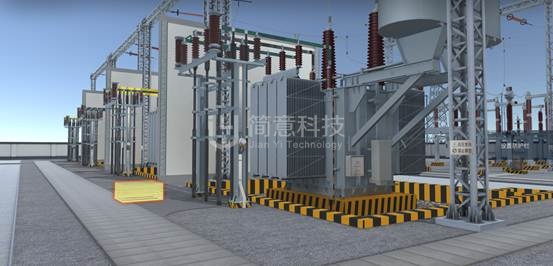

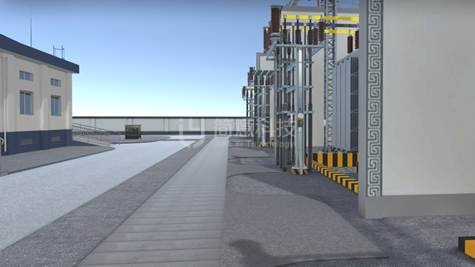

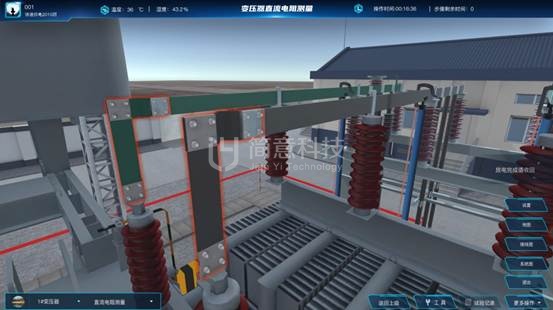

以教学模式变压器直流电阻试验为例，进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。

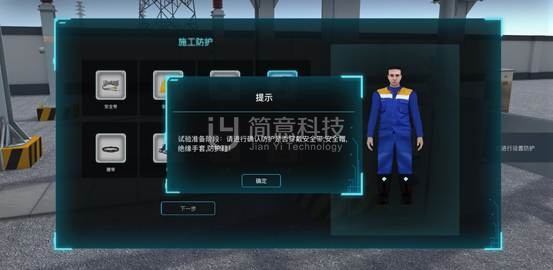

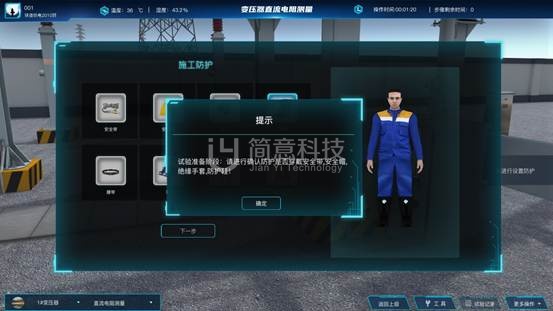

试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。

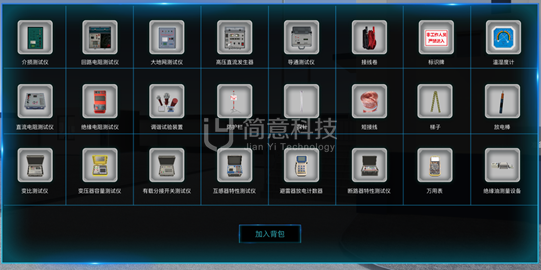

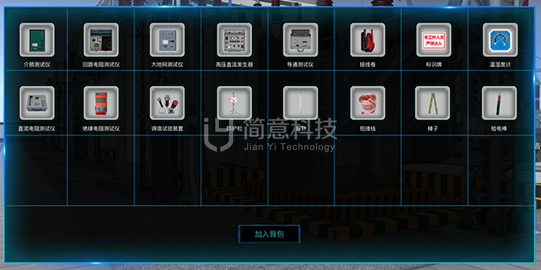

试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。

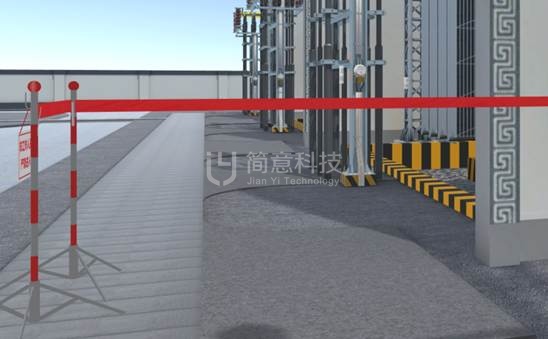

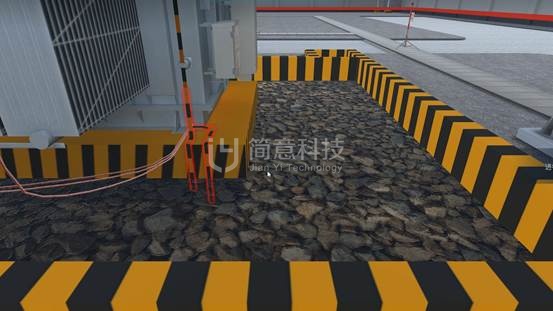

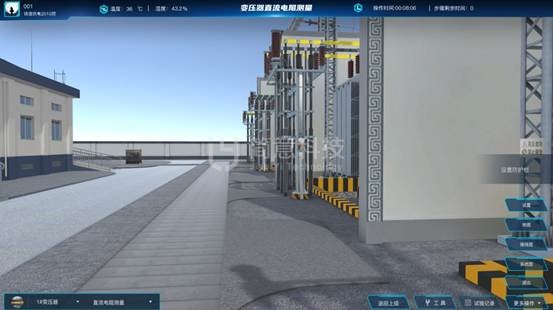

依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。

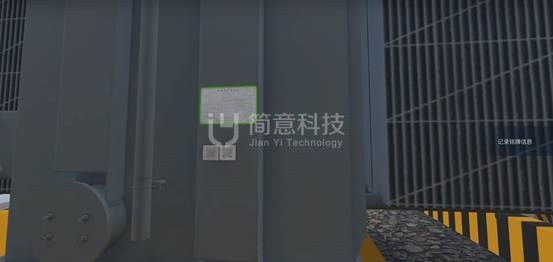

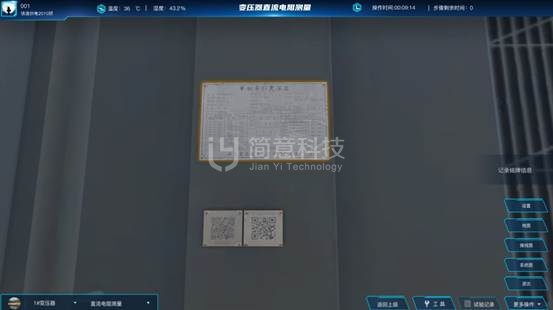

跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。

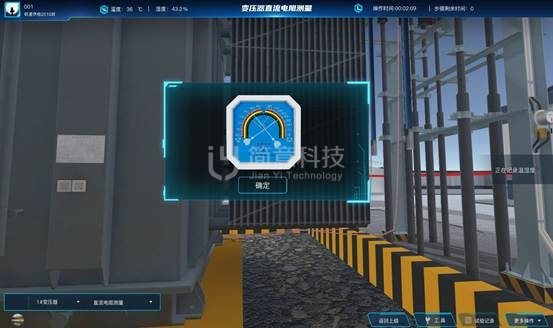

工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。

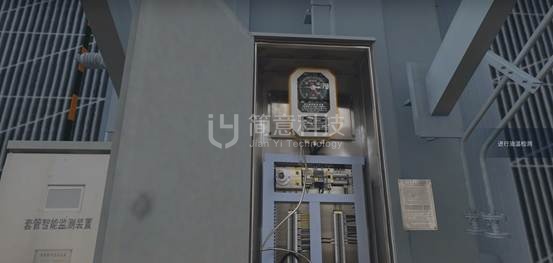

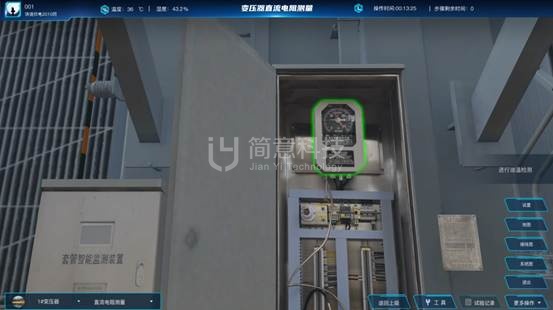

跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。

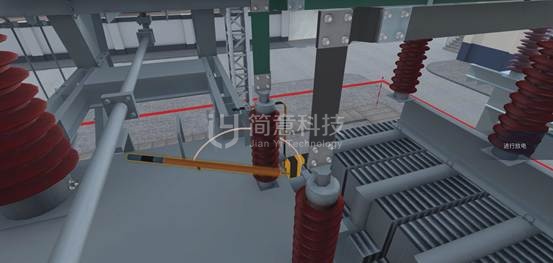

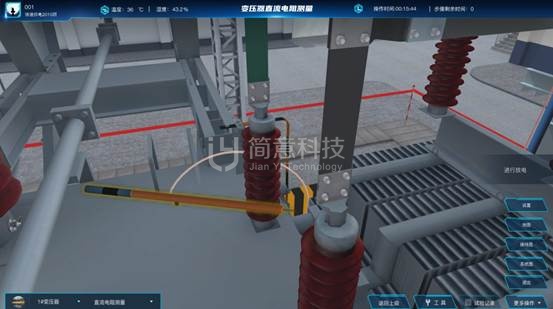

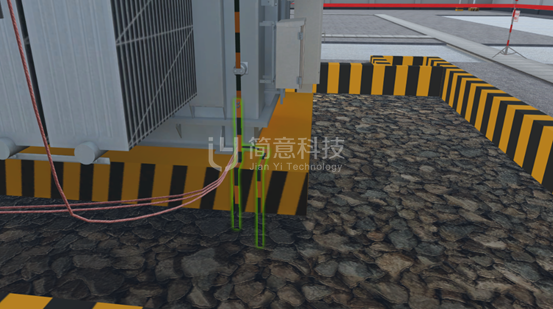

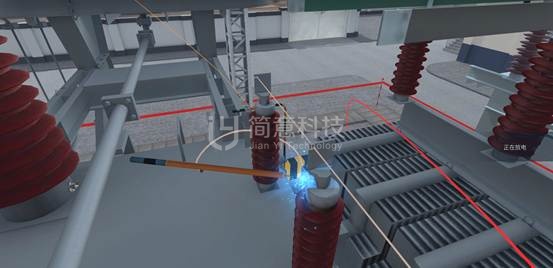

跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

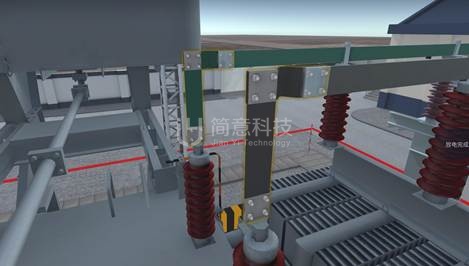

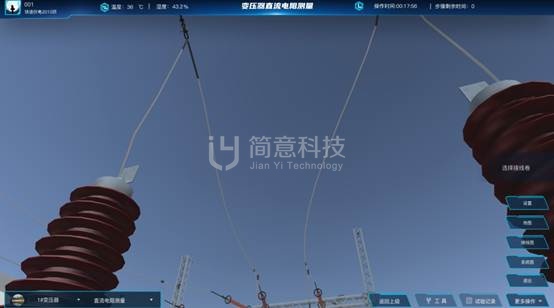

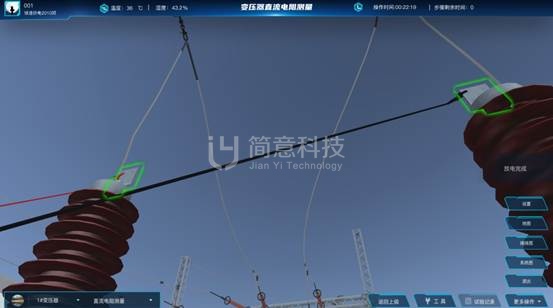

跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。
跟随闪烁提示指示，按一次绕组；二次绕组a1，o;二次绕组a2，o的测量顺序。先进行变压器一次绕组直流电阻测量接线。

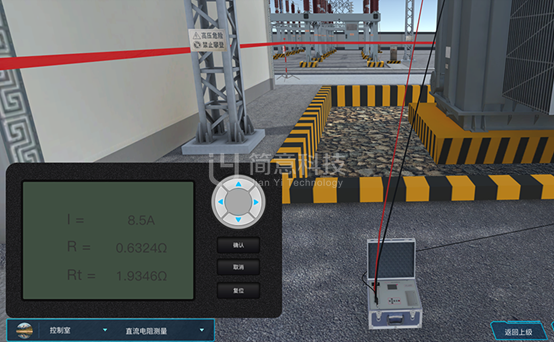

跟随提示指示，点击闪烁的按钮，拿出直流电阻测量仪，做好测量接线，打开测量仪，选择正确测量电流，错误的话，会有正确的提示信息，重新进行选择，点击确定按钮开始测量。

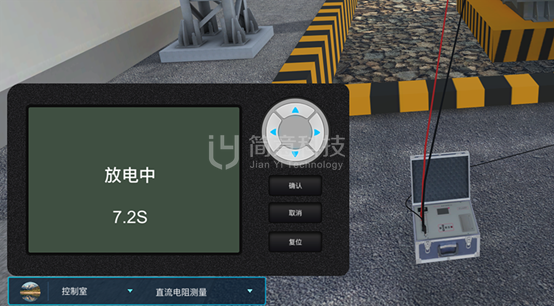

跟随提示信息指示，在测量完成后点击复位键进行放电。
跟随提示指示，在放电结束后，按测量顺序，根据闪烁提示，更换接线，进行下一个部位的测量。后两次测量皆是如此。

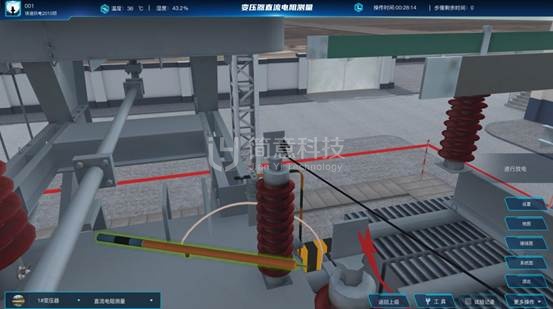

跟随闪烁及文字提示指示，进行后续测量，当全部按测量顺序测量完成后，点击闪烁的工具按钮，打开工具箱，选择放电棒，然后确认放电棒接线状态，点击放电棒进行被试绕组放电。

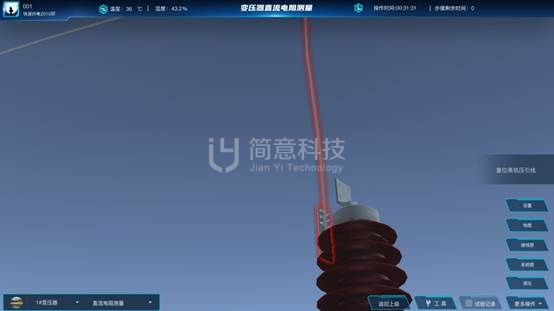

跟随提示指示，进行最后测量结束的放电，放电结束后，点击闪烁的高低压引线，将高低压引线复位，将变压器恢复到试验前状态。

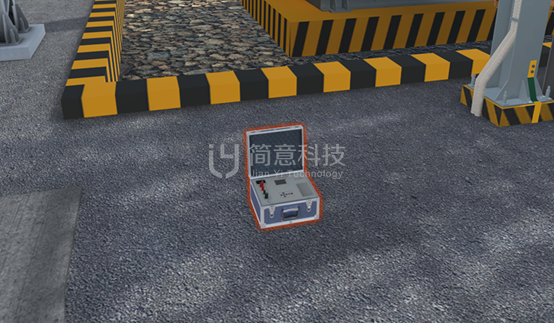

跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回直流电阻测试仪，防护栏等测量工具。

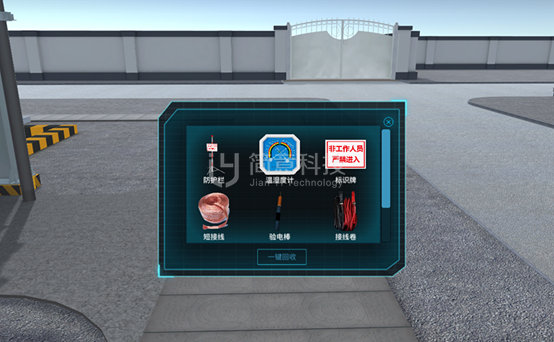

跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

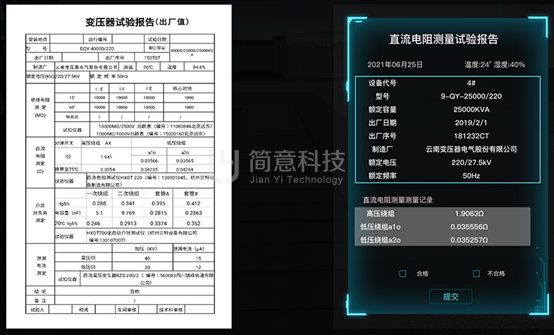

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。

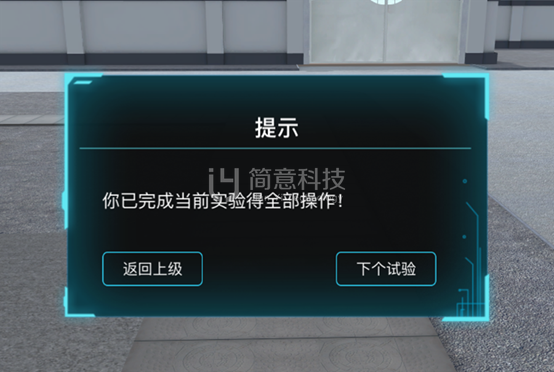

提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

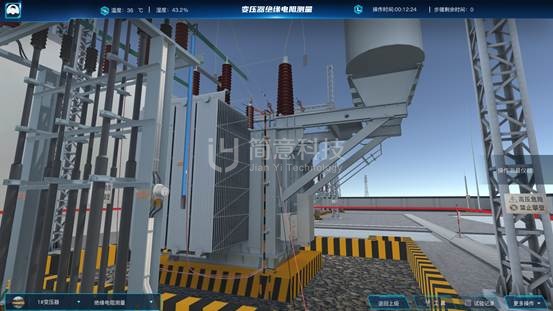

1.2 绝缘电阻测量

以教学模式变压器直流电阻试验为例，进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。
试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。
依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。

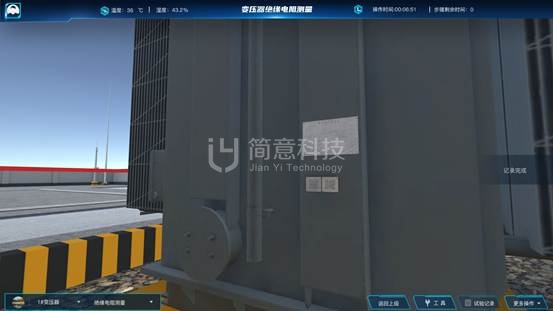

跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。
工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。

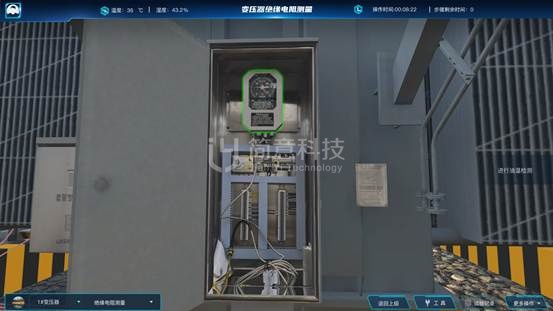

跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。

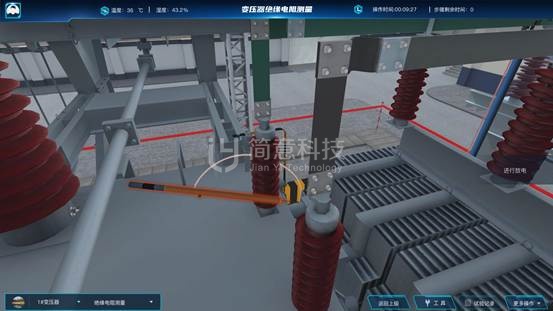

跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

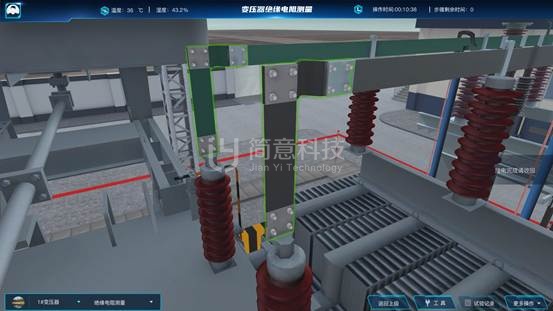

跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。

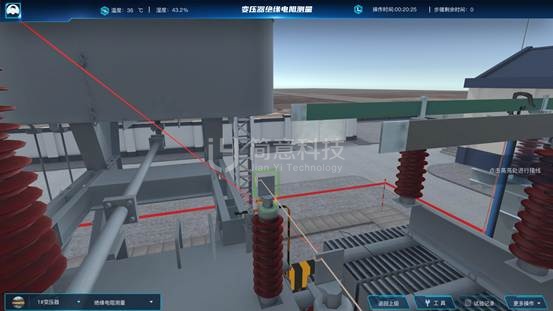

跟随闪烁提示指示，按一次绕组；二次绕组a1，o;二次绕组a2，o的测量顺序。先进行变压器一次绕组绝缘电阻测量接线。

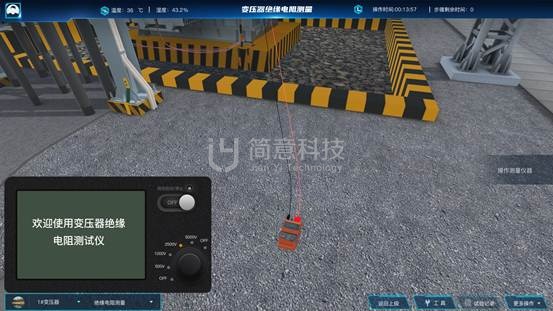

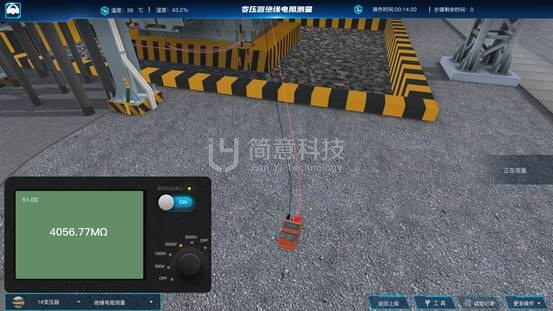

跟随提示指示，点击闪烁的按钮，拿出绝缘电阻测量仪，做好测量接线，打开测量仪，选择正确测量电压，错误的话，会有提示信息，重新进行选择，点击测试启动按钮开始测量。
跟随提示信息指示，在测量完成后点击测试停止按钮，档位调至OFF，关闭仪器后进行放电。
跟随提示指示，在放电结束后，按测量顺序，根据闪烁提示，更换接线，进行下一个部位的测量。后两次测量皆是如此。

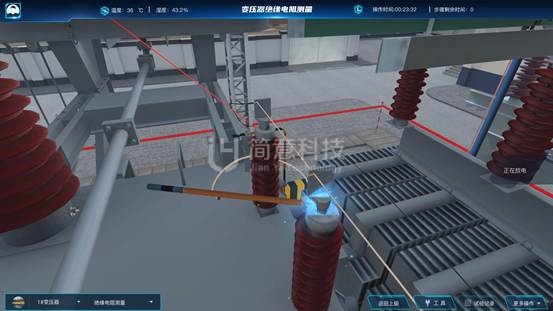

跟随闪烁及文字提示指示，进行后续测量，测量完成后，点击闪烁的工具按钮，打开工具箱，选择放电棒，然后确认放电棒接线状态，点击放电棒进行被试绕组放电。

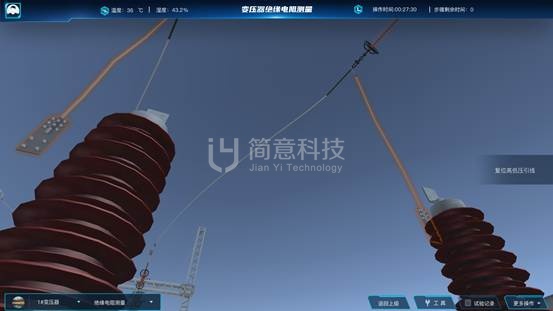

跟随提示指示，进行最后测量结束的放电，放电结束后，点击闪烁的高低压引线，将高低压引线复位，将变压器恢复到试验前状态。
跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回绝缘电阻测试仪，防护栏等测量工具。

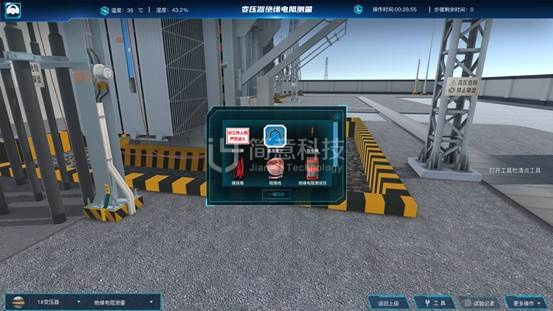

跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

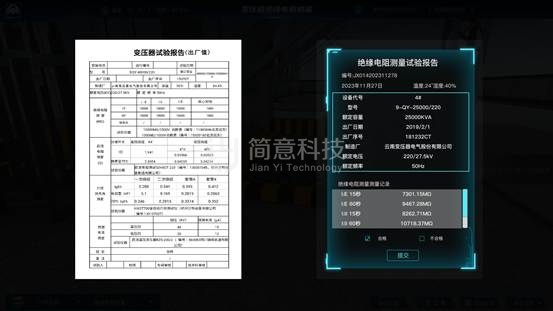

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

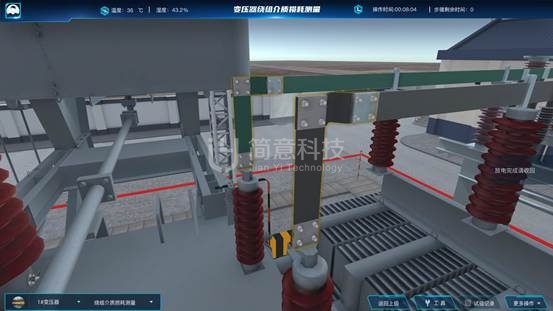

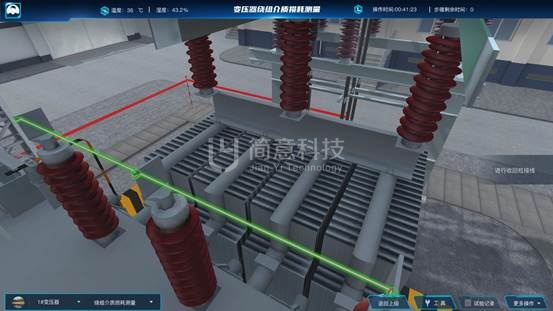

1.3 绕组介质损耗测量

进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。
试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。

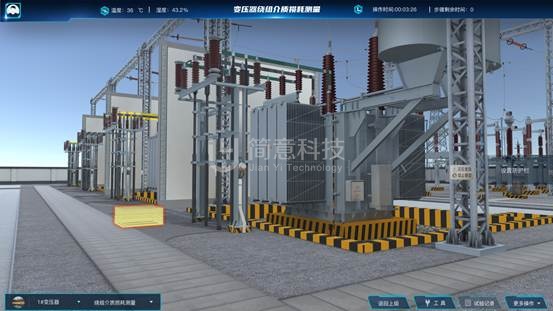

依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。

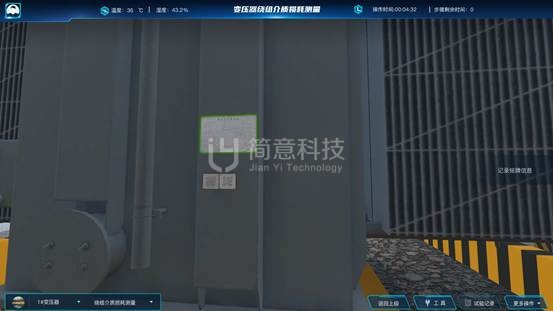

跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。

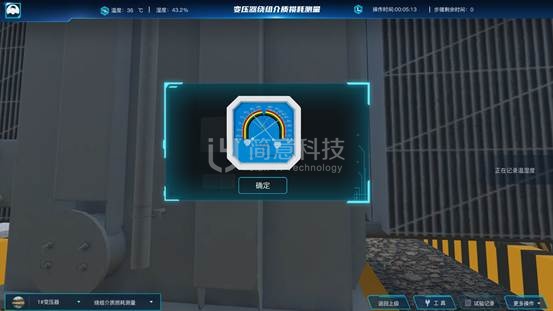

工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。

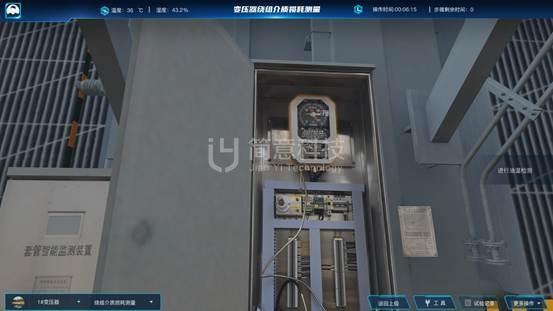

跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。

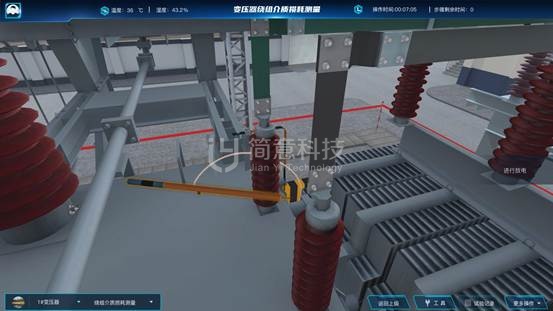

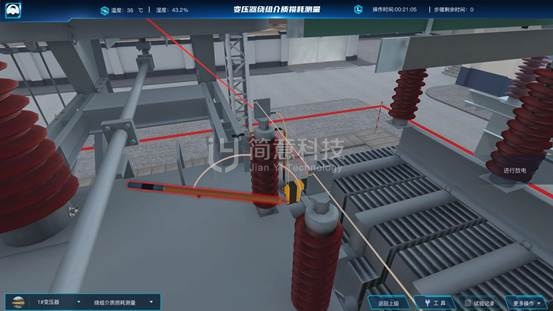

跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

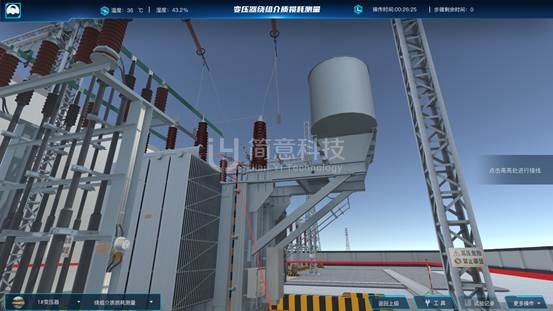

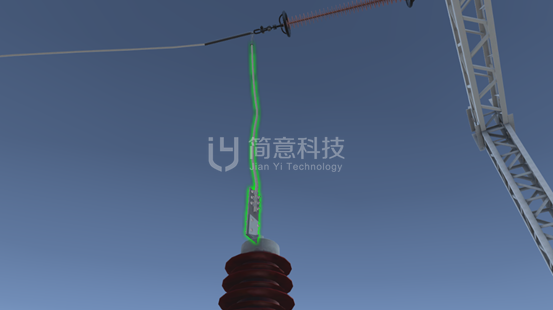

跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。

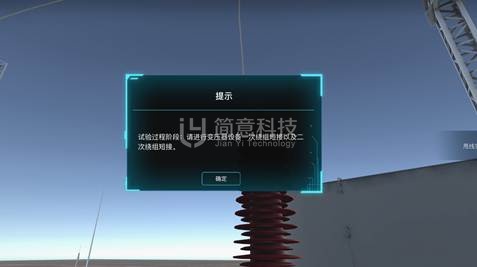

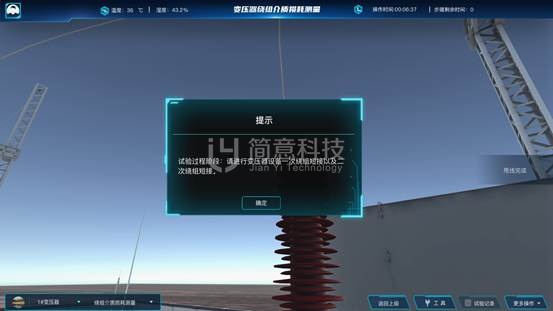

跟随闪烁提示指示，进行一次绕组短接和二次绕组短接。

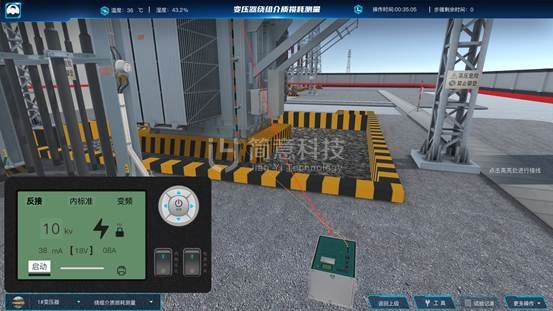

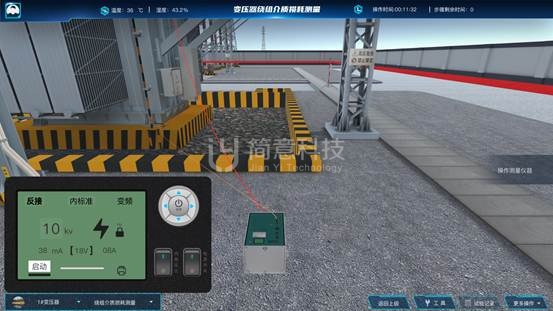

跟随提示指示，点击闪烁的按钮，拿出介损测试仪，做好测量接线，打开测量仪电源开关和内高压允按钮，选择反接线模式，高压指数为10kv，光标选择启动，错误的话，会有提示信息，重新进行选择，点击启停按钮开始测量。

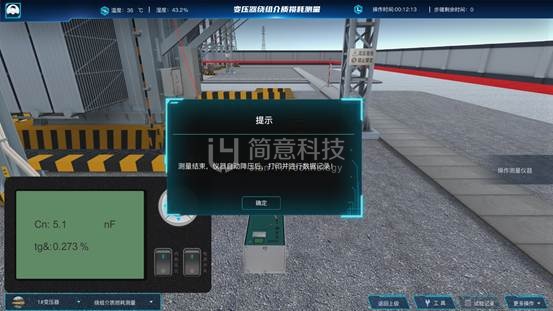

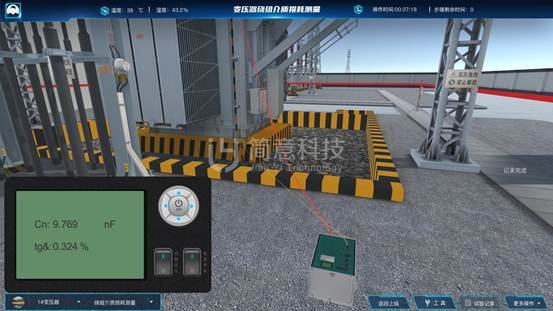

跟随提示信息指示，在测量结束仪器自动降压后记录数据，关掉仪器。
跟随提示指示，点击工具按钮，选择放电棒，进行放电棒接线确认操作，点击放电棒进行放电。
跟随闪烁及文字提示指示，去掉之前的接线并重新进行二次绕组对地测量接线。
跟随提示指示，打开电源开关和内高压允，选择反接线模式，高压指数为10kv，光标移动到启动位置，点击启停按钮开始测量。
跟随提示信息指示，在测量结束仪器自动降压后记录数据，关掉仪器。

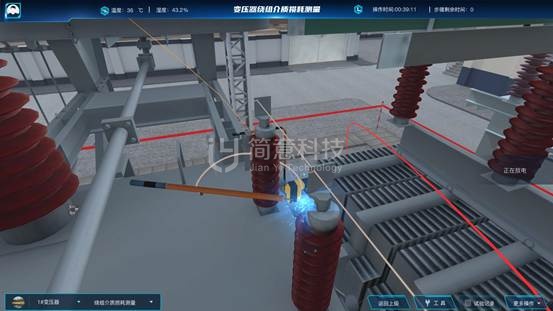

跟随提示指示，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

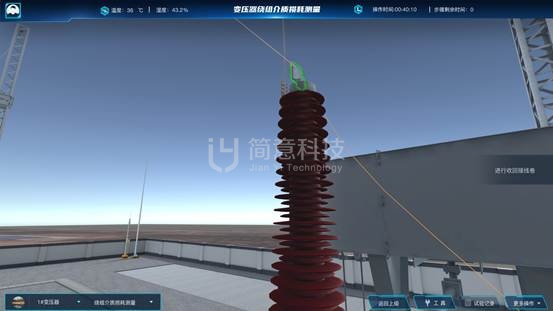

跟随提示指示，点击闪烁提示位置，收回测量仪器接线，拆除一、二次绕组短接线。

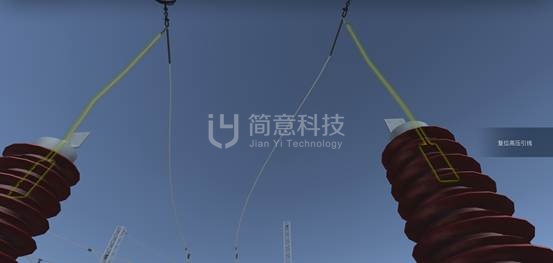

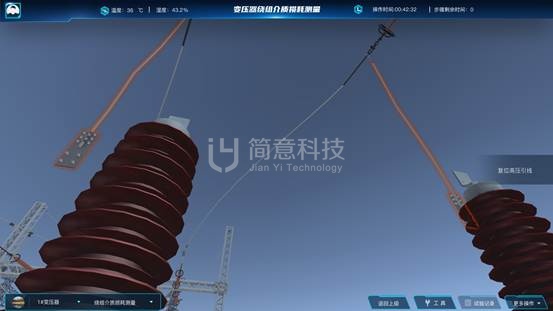

跟随提示指示，点击闪烁提示位置，复位高低压引线。

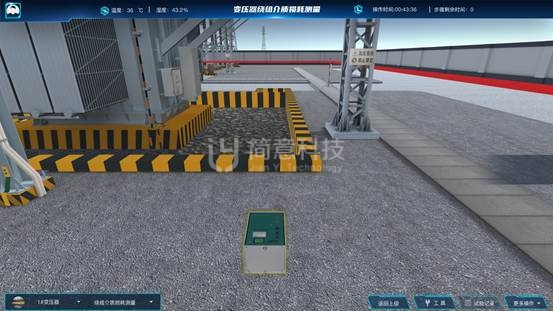

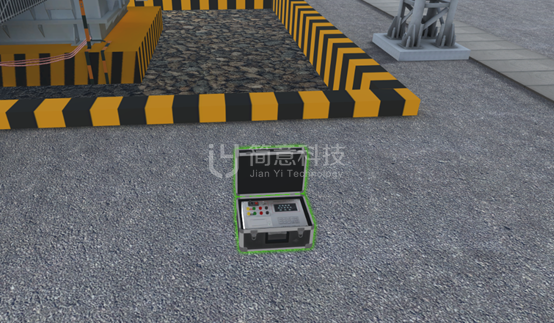

跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回介损测试仪，防护栏等测量工具。
跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。
跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

1.4 泄漏电流测量

进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。
试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。
依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。
跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。
工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。
跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。
跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。
跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。
跟随闪烁提示指示，进行一次绕组短接和二次绕组短接。

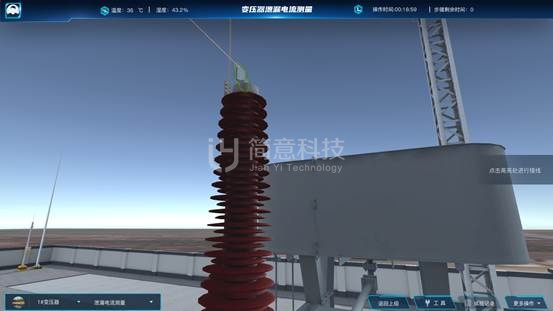

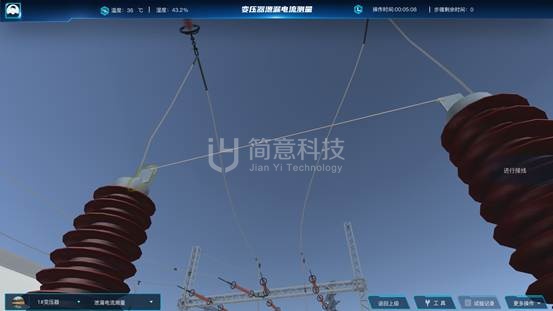

跟随提示指示，进行变压器及测量仪测量接线。

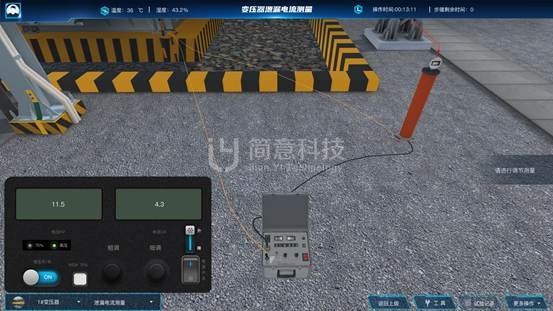

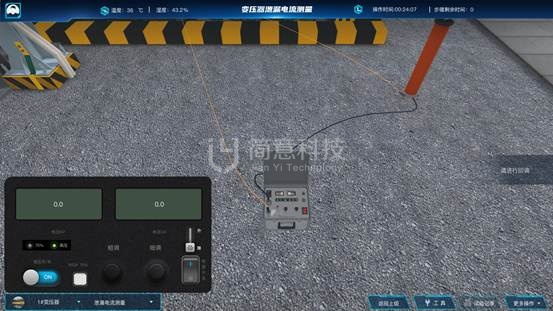

点击闪烁的按钮，拿出高压直流发生器，做好测量接线，打开电源开关按钮，开启增压，长按粗调或微调按钮进行测量。
跟随提示信息指示，测量完成，降压回调，回调完成关闭增压按钮，关闭电源。
跟随提示指示，点击工具按钮，选择放电棒，进行放电棒接线确认操作，点击放电棒进行放电。
跟随闪烁及文字提示指示，去掉之前的接线并重新进行接线。
跟随提示指示，打开电源开关，开启增压，长按粗调或微调按钮进行测量。
跟随提示信息指示，测量完成，降压回调，回调完成关闭增压按钮，关闭电源。
跟随提示指示，拿出放电棒对被试绕组进行放电。
跟随提示指示，收回测量仪器接线，拆除一、二次绕组短接线。
跟随提示指示，复位高低压引线。
跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回高压直流发生器，防护栏等测量工具。

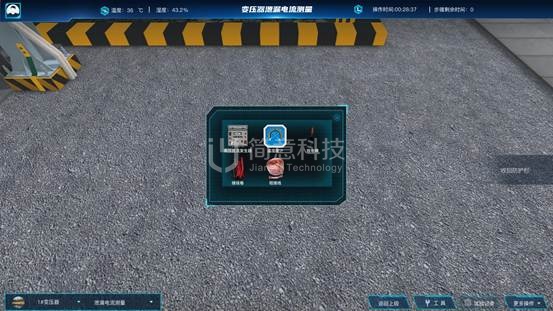

跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。
跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

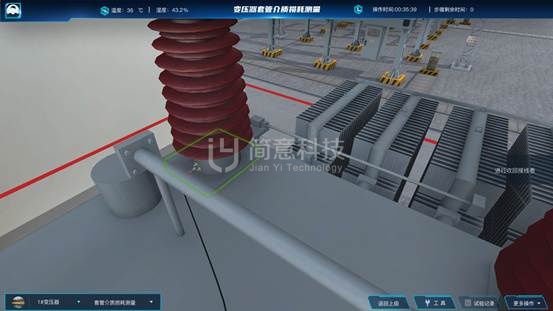

1.5 套管介质损耗测量

进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。
试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。
依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。
跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。
工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。
跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。
跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。
跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。
跟随闪烁提示指示，点击闪烁提示位置，进行一次绕组短接和二次绕组短接。
跟随提示指示，点击闪烁提示位置，进行变压器A电容套管测量接线。

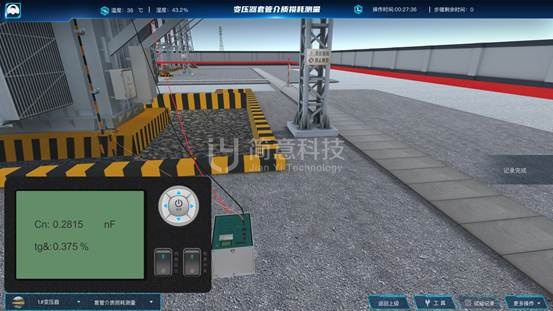

点击闪烁的按钮，拿出介损测试仪，做好测量接线，打开测量仪电源开关和内高压允按钮，选择正接线模式，高压指数为1.5kv，光标选择启动，错误的话，会有提示信息，重新进行选择，点击启停按钮开始测量。

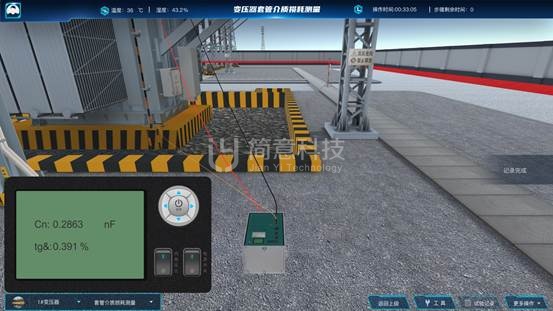

跟随提示信息指示，在测量结束仪器自动降压后记录数据，点击电源开关按钮，关掉仪器。
跟随提示指示，点击工具按钮，选择放电棒，进行放电棒接线确认操作，点击放电棒进行放电。
跟随闪烁及文字提示指示，点击闪烁提示位置，去掉之前的接线并重新进行接线。
跟随提示指示，打开电源开关和内高压允，选择正接线模式，高压指数为1.5kv，光标移动到启动位置，点击启停按钮开始测量。
跟随提示信息指示，在测量结束仪器自动降压后记录数据，点击电源开关按钮，关掉仪器。
跟随提示指示，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

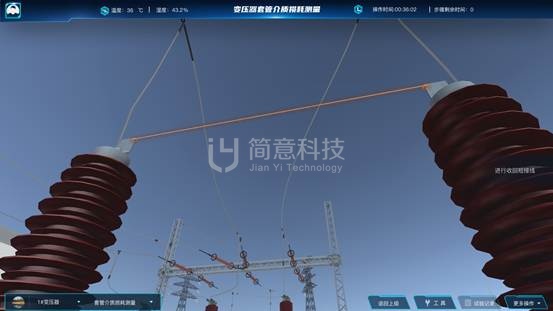

跟随提示指示，点击闪烁提示位置，收回测量仪器接线，拆除一、二次绕组短接线。

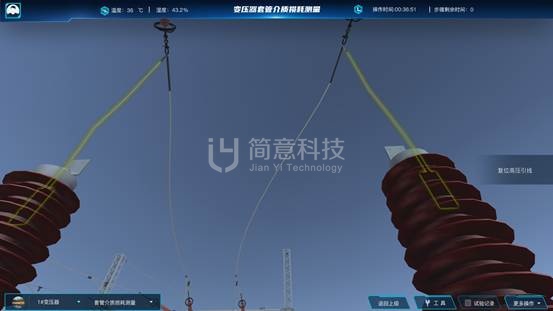

跟随提示指示，点击闪烁提示位置，复位高低压引线。
跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回介损测试仪，防护栏等测量工具。
跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

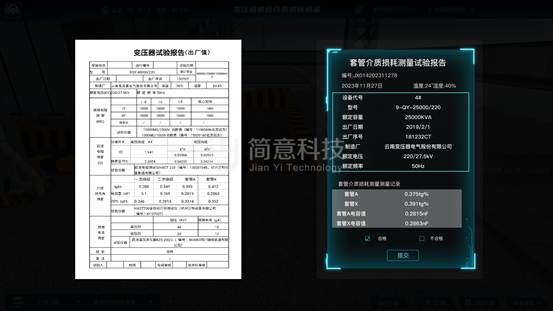

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

1.6 交流耐压试验

进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。
试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。
依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。
跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。
工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。
跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。
跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

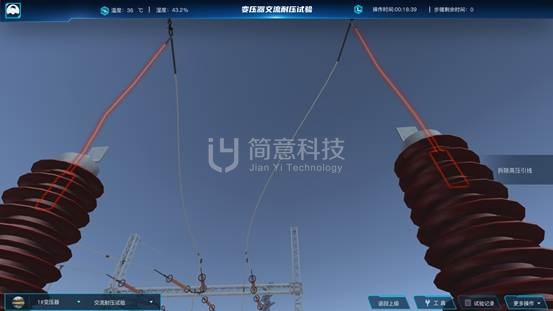

跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。
跟随闪烁提示指示，进行一次绕组短接和二次绕组短接。

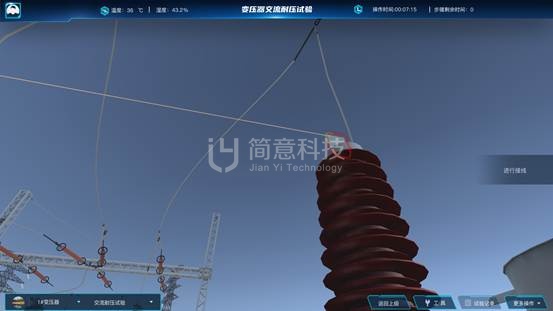

跟随提示指示，进行变压器及测量仪测量接线。

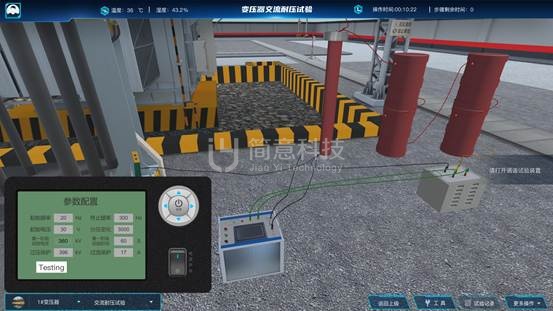

点击闪烁的按钮，拿出调谐试验装置，做好测量接线，打开电源开关按钮，选择第一阶段试验电压为360kv，光标移动到Testing位置，点击启停按钮进行测试。
跟随提示信息指示，测量完成，点击电源开关按钮，关闭电源。
跟随提示指示，点击工具按钮，选择放电棒，进行放电棒接线确认操作，点击放电棒进行放电。

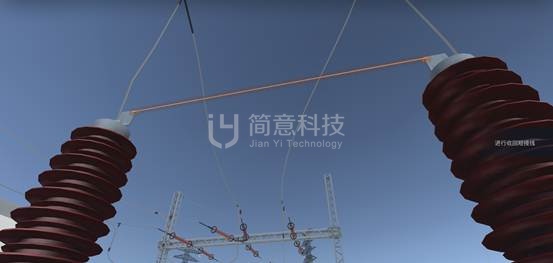

跟随闪烁及文字提示指示，收回连接线及短接线。
跟随提示指示，点击复位高低压引线。

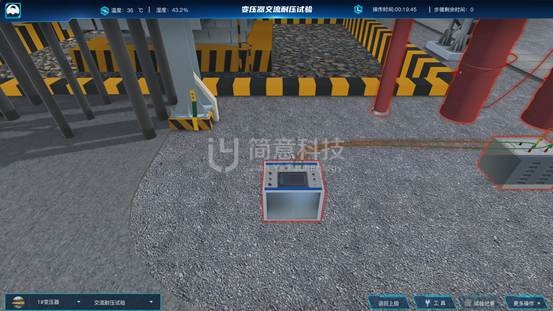

跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回调谐试验装置，防护栏等测量工具。
跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

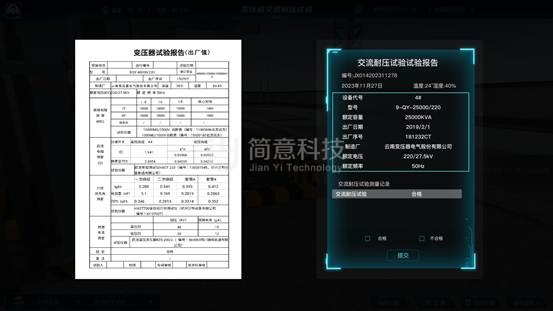

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

1.7 绝缘油试验

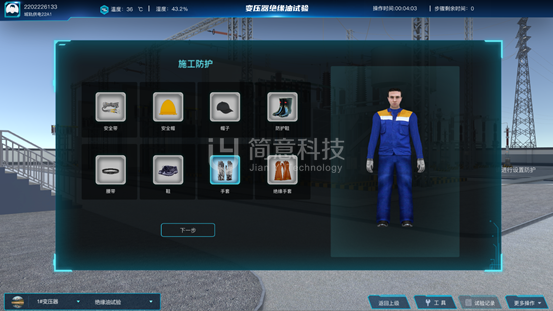

试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。

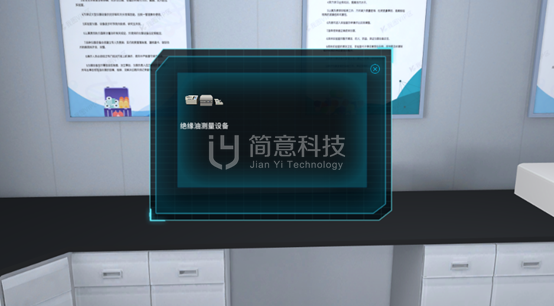

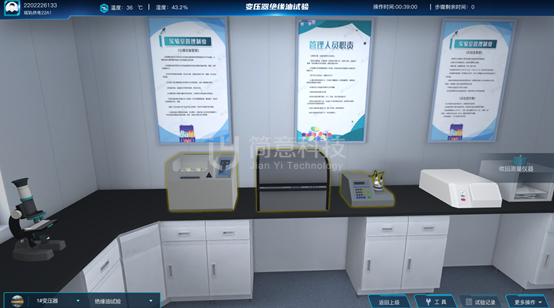

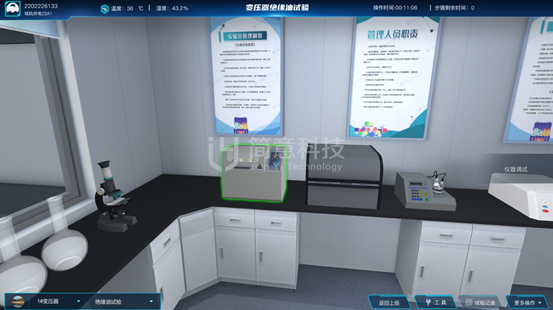

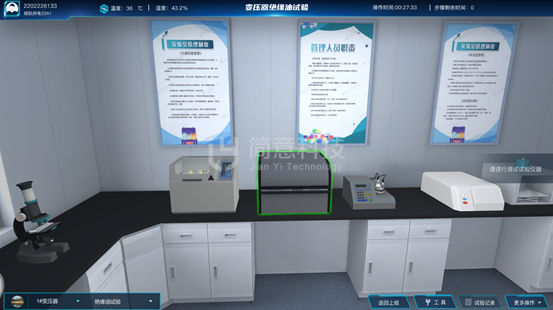

依据提示信息前往闪烁提示框处，前往试验室，点击打开工具箱，点击工具箱中的绝缘油测量设备，连接测量仪器。

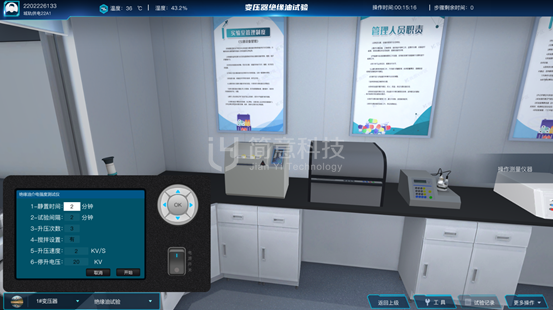

跟随提示指示，进行变压器绝缘油击穿电压测量，打开测量仪，选择参数，选择静置时间5分钟，试验间隔2分钟，升压次数6，搅拌设置有，升压速度2.0KV，停升电压80KV，选择开始项，仪器开始测量。

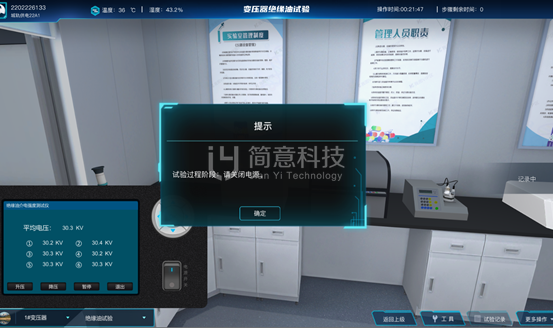

跟随提示信息指示，在测量完成后关闭电源。

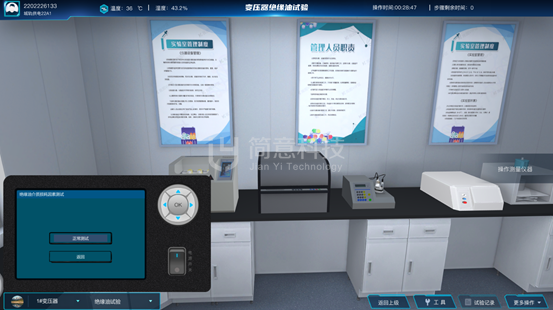

跟随提示指示，进行变压器绝缘油介质损耗因数测量，打开测量仪，选择正常测试，点击（OK）按钮，仪器开始测量。

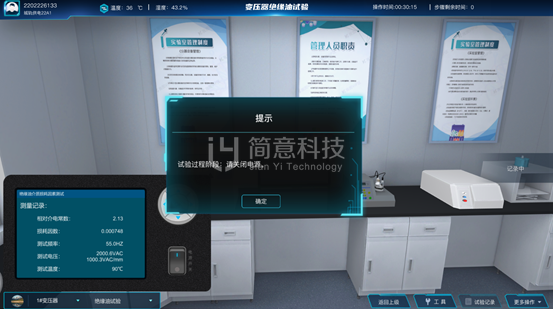

跟随提示信息指示，在测量完成后关闭电源。

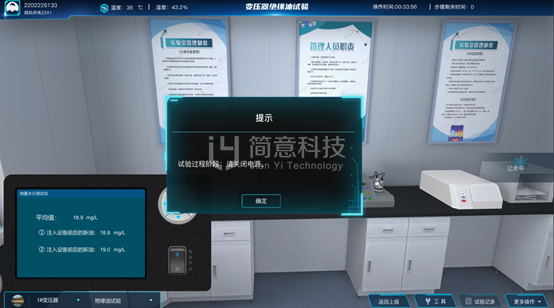

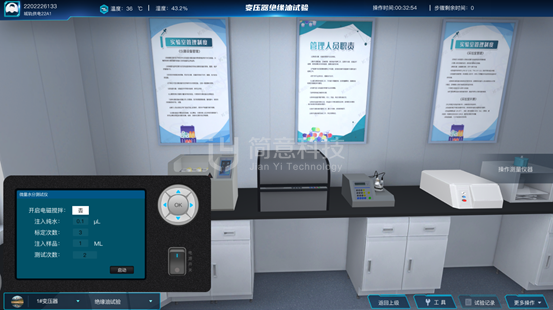

跟随提示指示，进行变压器绝缘油含水量测定，打开测量仪，选择参数，选择开启电磁搅拌，注入纯水0.5μL，标定次数3，注入样品1mL，测试次数2，选择启动项，仪器开始测量。
跟随提示信息指示，在测量完成后关闭电源。
跟随提示指示，收回测量仪器。
跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

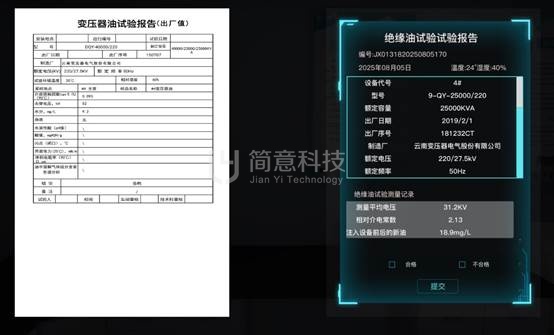

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

1.8 变比试验

以教学模式变压器变比试验为例，进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。

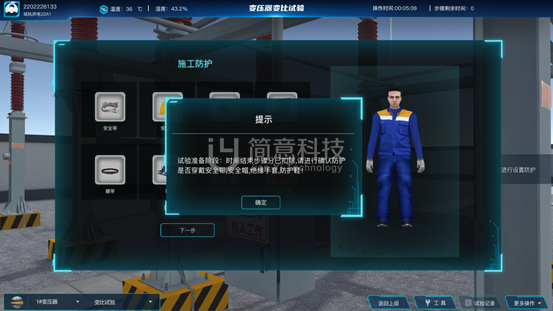

试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。

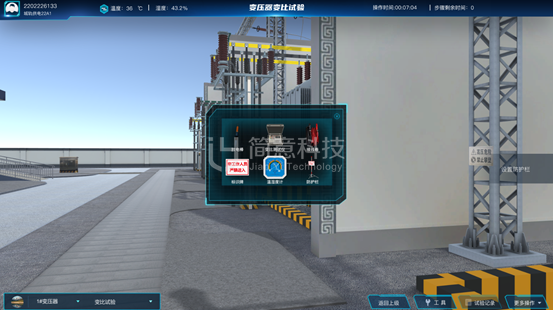

依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。

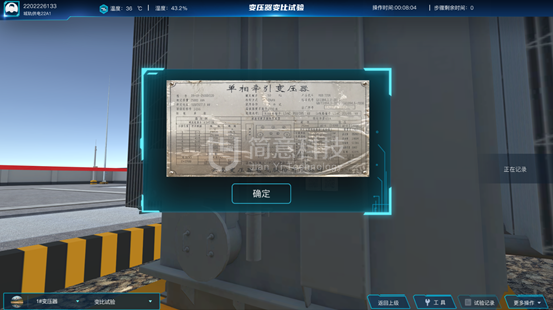

跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。

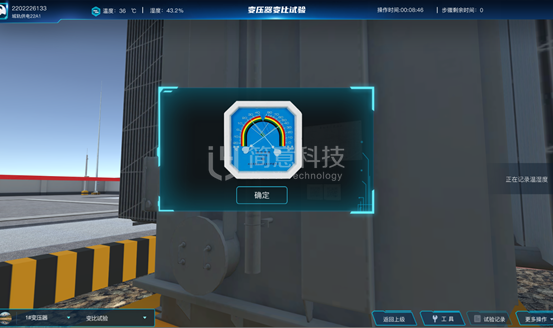

工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。

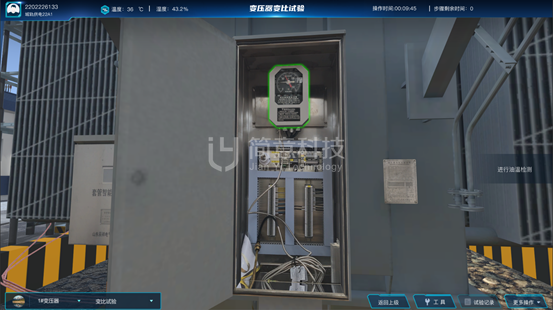

跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。
跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。
跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。

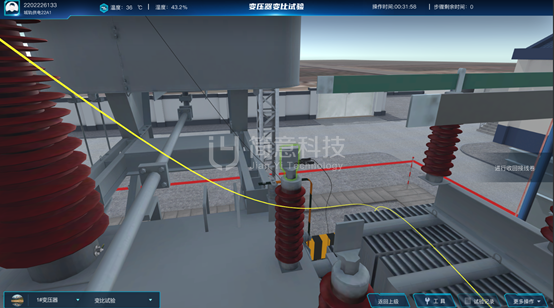

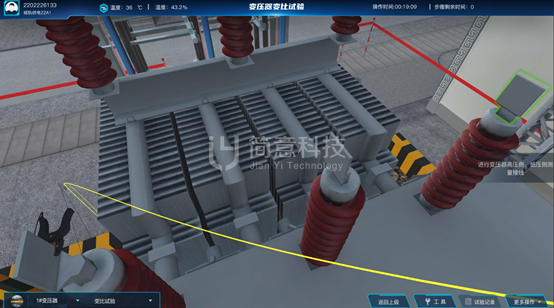

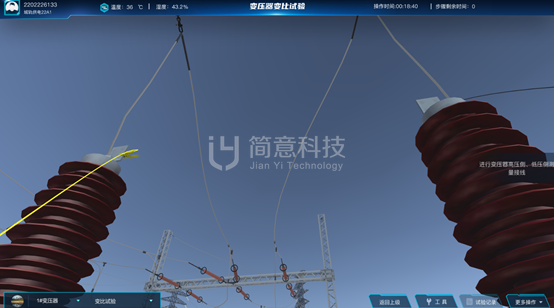

跟随闪烁提示指示，进行变压器高、低压侧测量接线。

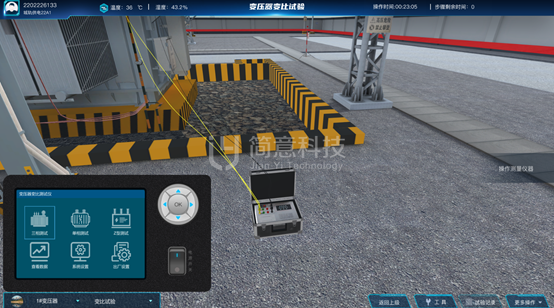

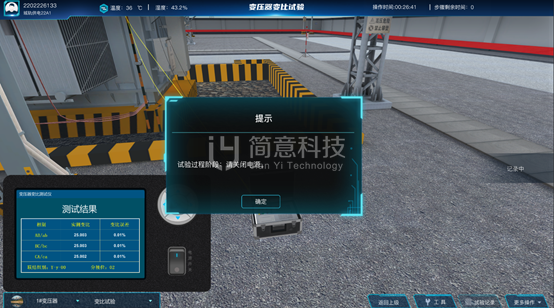

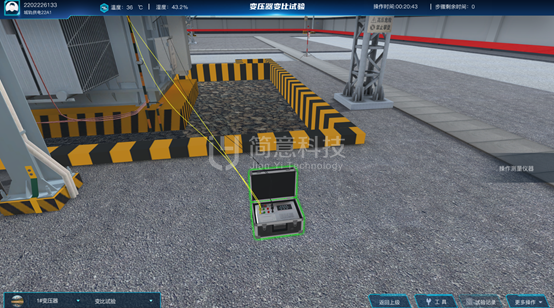

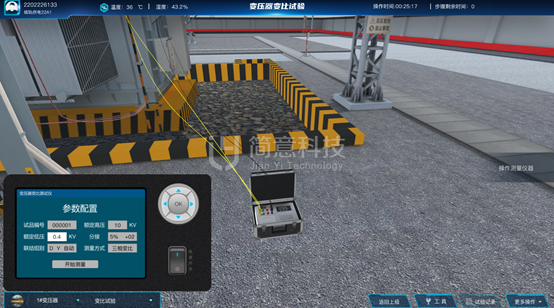

跟随提示指示，点击闪烁的按钮，拿出变比测试仪，做好测量接线，打开测量仪，打开电源开关，进入选择界面，选择（三相测试）项点击（OK）按钮，选择（正常测试）项点击（OK）按钮，额定高压选择10KV，额定低压选择0.4KV，点击确定按钮开始测量。
跟随提示信息指示，在测量完成后点击关闭电源。

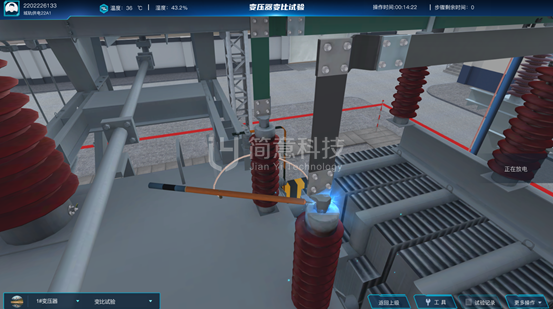

跟随提示指示，进行测量结束的放电，放电结束后，进行收回接线。

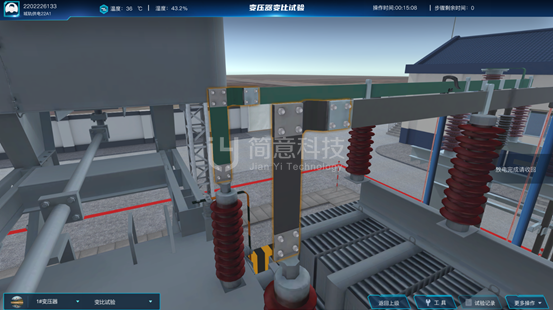

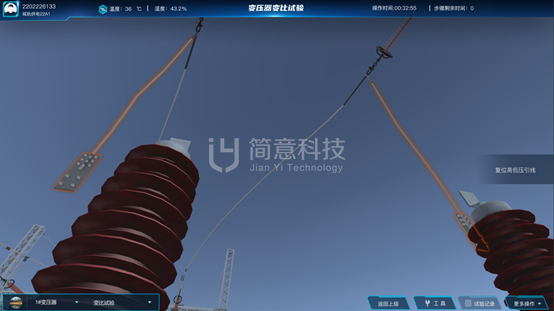

跟随提示指示，点击闪烁的高低压引线，将高低压引线复位，将变压器恢复到试验前状态。
跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回直流变比测试仪，防护栏等测量工具。
跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

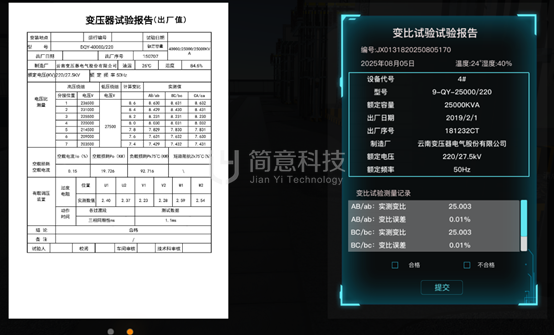

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

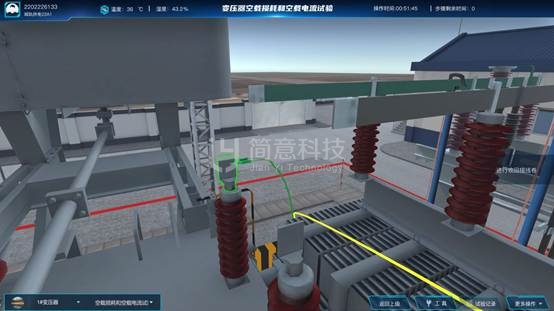

1.9 空载损耗和空载电流

以教学模式变压器空载损耗与空载电流测量试验为例，进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。

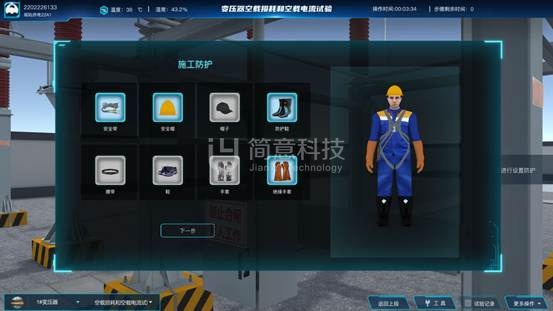

试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。
依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。

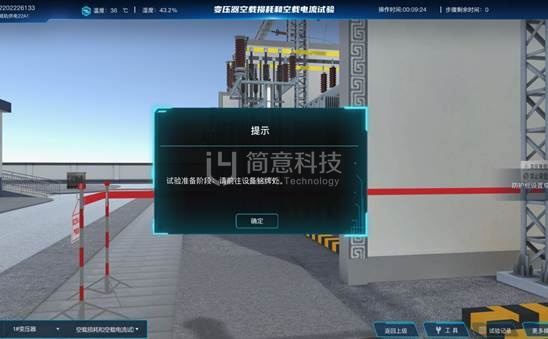

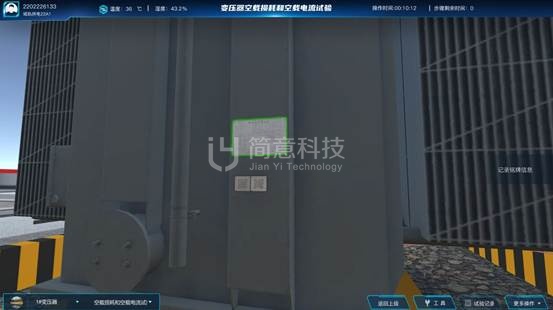

跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。

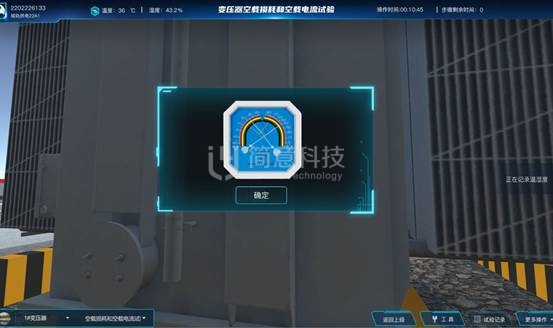

工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。

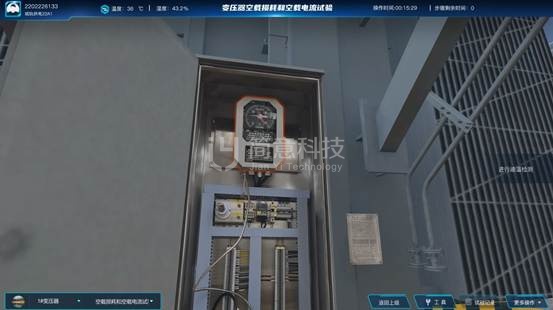

跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。

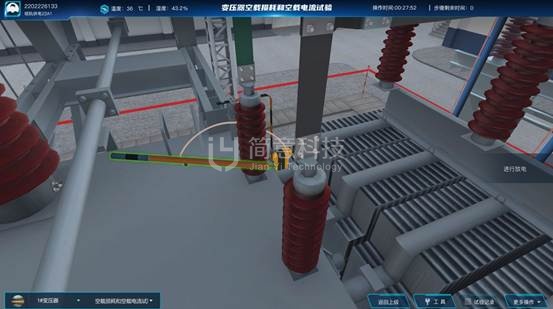

跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

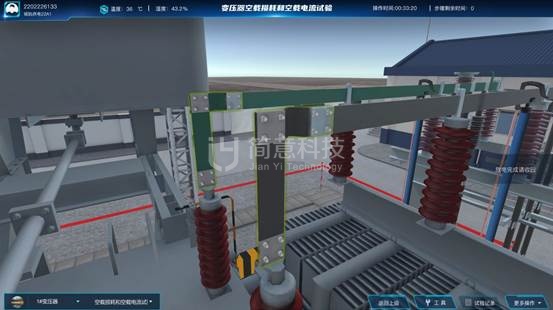

跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。

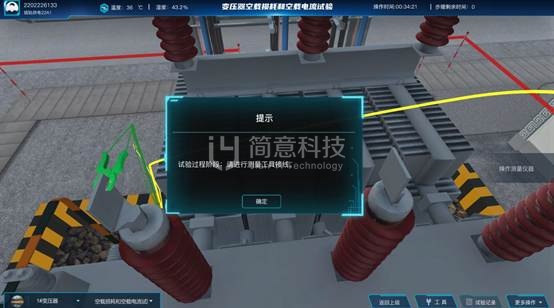

跟随闪烁提示指示，进行变压器测量接线。

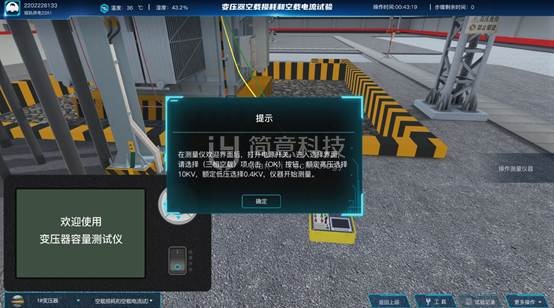

跟随提示指示，点击闪烁的按钮，拿出变压器容量测试仪，做好测量接线，打开电源开关，进入选择界面，请选择（三相空载）项点击（OK）按钮，额定高压选择10KV，额定低压选择0.4KV，仪器开始测量。

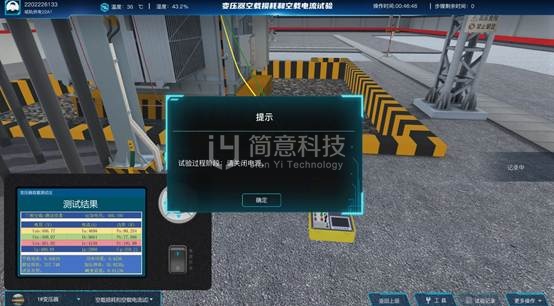

跟随提示信息指示，在测量完成后点击关闭电源。

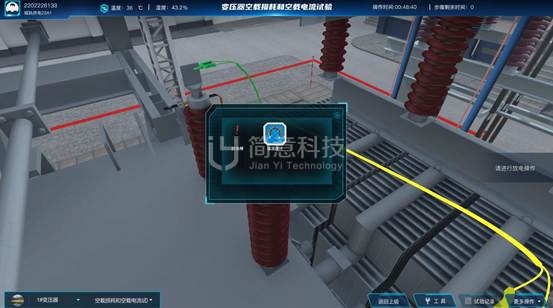

跟随提示指示，点击闪烁的工具按钮，打开工具箱，选择放电棒，然后确认放电棒接线状态，点击放电棒进行被试绕组放电。
跟随提示指示，进行测量结束的放电，放电结束后，进行收回接线。

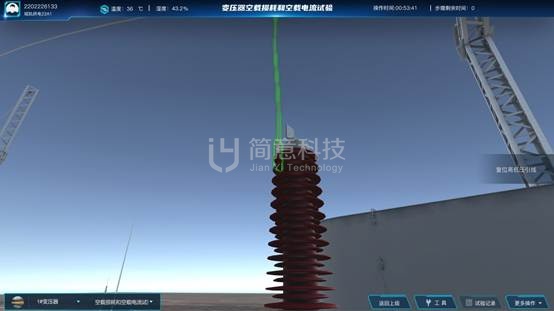

跟随提示指示，放电结束后，点击闪烁的高低压引线，将高低压引线复位，将变压器恢复到试验前状态。
跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回变压器容量测试仪，防护栏等测量工具。
跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

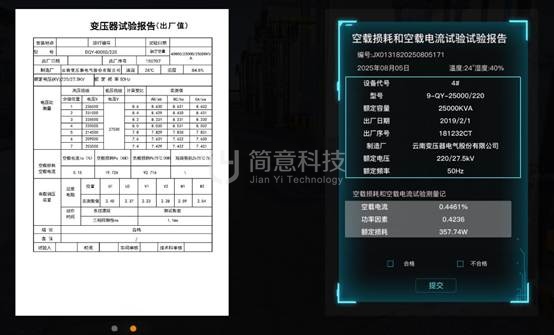

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。

1.10 有载调压装置的试验

以教学模式变压器有载体调压装置的试验为例，进入仿真实训界面，首先进行安全措施复检。跟随引导提示到达变压器，断路器，隔离开关等闪烁提示处，点击闪烁物体对防护接地措施进行复检。

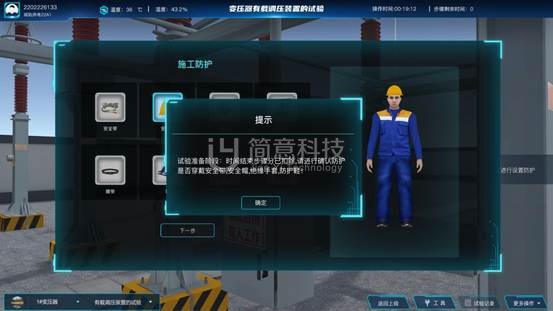

试验前做好自身防护措施。复检结束后，根随提示选择正确的防护用具。错误会给出反馈提示，有正确选项说明。
试验前，准备试验用的工具设备，依据提示信息前往闪烁提示框处，选择当前试验要用的测量工具和辅助工具，选择错误会有正确的工具提示信息。选择完工具后工具框消失。

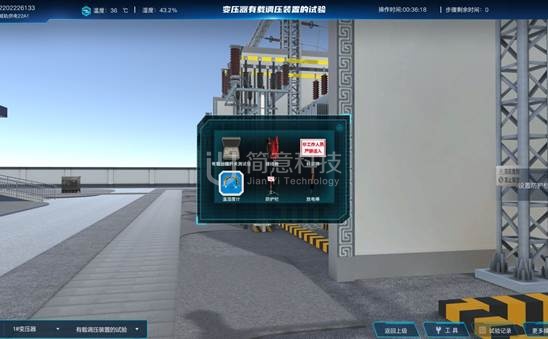

依据提示信息前往闪烁提示框处，设置试验区域防护，右下方工具按钮闪烁，点击打开工具箱，点击工具箱中的防护栏，设置防护栏和标识牌完成。

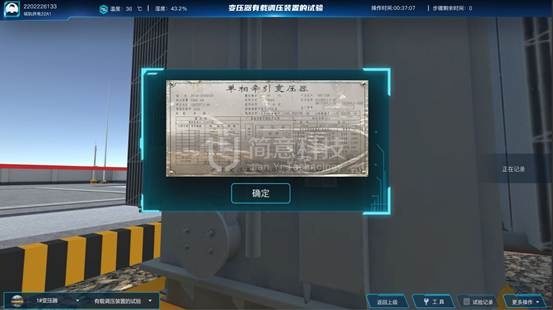

跟随提示前往闪烁提示位置，点击闪烁的设备铭牌、查看设备铭牌信息，核对并记录铭牌信息。

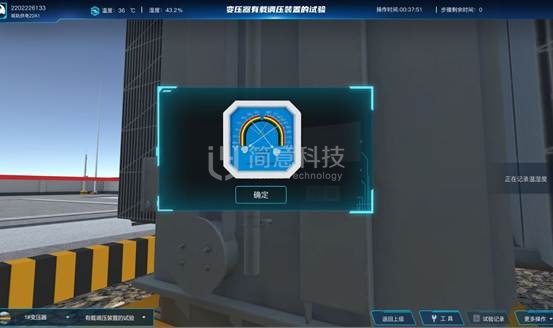

工具按钮闪烁，点击打开工具箱，点击温湿度计工具，查看温湿度计，记录温湿度，温湿度会对设备的测量结果产生直接影响。
跟随提示指示，到达闪烁提示框，点击闪烁的油温计，点击油温计查看并记录变压器油温，变压器油温对测量结果产生直接影响。
跟随提示指示，上到变压上，点击闪烁的工具按钮，打开工具箱，点击放电棒工具，拿出放电棒，点击放电棒，进行放电棒接地线操作，拿放电棒对被试绕组进行放电操作。

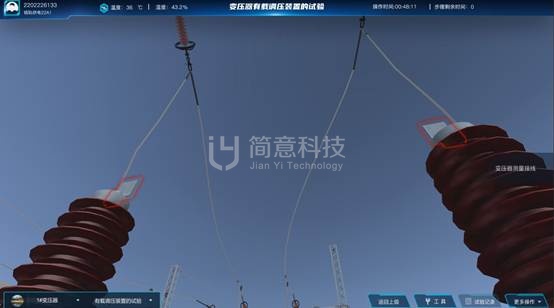

跟随提示指示，点击闪烁的高低压引线，拆开设备的高低压引线。
跟随闪烁提示指示，进行变压器测量接线。

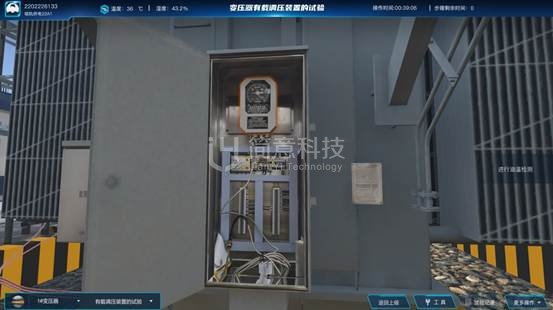

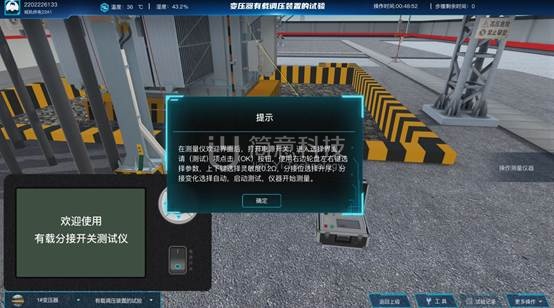

跟随提示指示，点击闪烁的按钮，拿出有载分接开关测试仪，做好测量接线，打开电源开关，进入选择界面，选择（测试）项点击（OK）按钮，选择参数选择灵敏度0.2Ω，分接位选择升序，分接变化选择自动，启动测试，仪器开始测量。

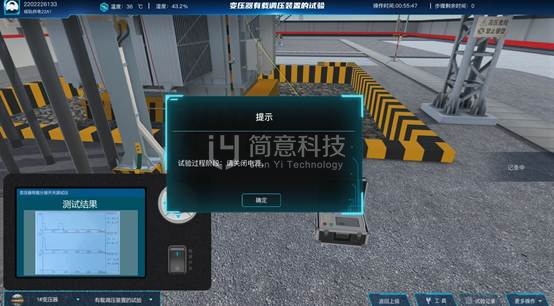

跟随提示信息指示，在测量完成后点击复位键进行放电。

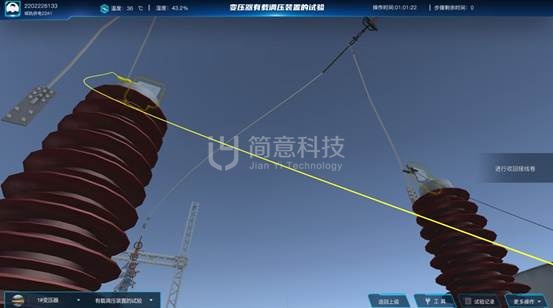

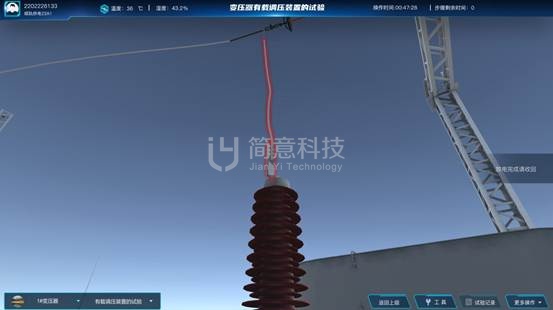

跟随提示指示，进行测量结束的放电，放电结束后，进行收回接线。

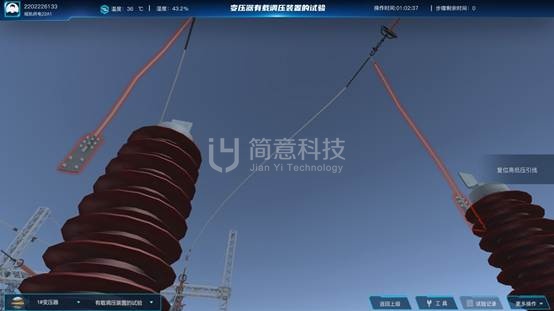

跟随提示指示，点击闪烁的高低压引线，将高低压引线复位，将变压器恢复到试验前状态。
跟随提示指示，将变压器恢复到试验前状态后，下变压器，点击闪烁提示的工具，收回有载分接开关测试仪，防护栏等测量工具。
跟随提示指示，收回测量工具后，下一步进行工具清点，点击闪烁的工具按钮，打开工具箱，点击一键回收，收回所有工具，确保试验中用到的工具都进行了回收，避免留下安全隐患。

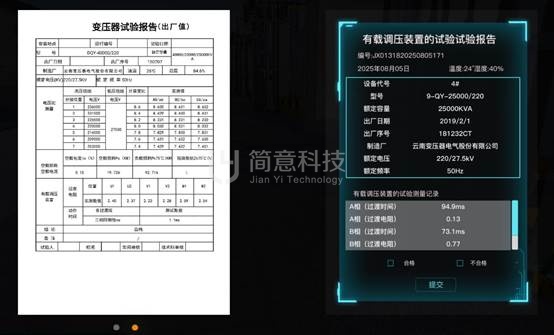

跟随提示指示，清点工具后，试验报告按钮可使用，点击闪烁的试验记录按钮，进行试验报告分析及结论填写，并提交试验报告。
提交试验报告后，当前试验结束，可选择返回选择界面或继续进行下一个试验。
